1. Chiều rộng của bề mặt con lăn dẫn hướng | 600MM |
2. Chiều rộng hiệu quả của lớp phủ | 500MM |
3. Tốc độ cơ học | 30 triệu / PHÚT |
4. Tốc độ sản xuất | 1-25 triệu / PHÚT |
5. Đường kính cuộn dây | MaxØ400MM |
6. Đường kính phiếu nhận hàng | MaxØ400MM |
7. Phương pháp sơn phủ | lớp phủ dao phẩy (lớp phủ dấu phẩy & khe), lớp phủ ống đồng siêu nhỏ |
8. Độ chính xác kiểm soát căng thẳng | ± 0,3kg |
9. Phương pháp cài đặt của cuộn có thể thu vào | người đúc cantilever |
10. Đường kính bên trong của ống giấy | 3 inch (trục mở rộng không khí kiểu thanh phím) |
11. Chiều dài của lò | Phòng 6 m 2 m * 3 |
12. Phạm vi nhiệt độ lò nướng | 25-160 ℃, độ chính xác kiểm soát nhiệt độ ± 2 ℃ |
13. Phương pháp gia nhiệt | nhiệt điện |
Sơn các bộ phận máy
1. Bộ 1 # 2 # Unwinding part 2
2. 1 bộ phần kéo
3. 1 bộ lớp phủ đa chức năng
4. Phần lò 2 mét * 3 phần
5. Hệ thống sấy khí nóng 3 nhóm
6. 1 bộ phận chỉnh sai lệch ở đầu ra của lò.
7. Hợp phần 1 bộ
8. Nhận bộ phần 1
9. 1 bộ hệ thống điều khiển điện
Bộ điều khiển:
Hệ thống điều khiển
1) Độ chính xác kiểm soát độ căng cao, độ căng của tốc độ nâng ổn định.
2) Hệ thống kiểm soát lực căng được điều khiển bằng PLC và được liên kết với khí thải.
3) Phạm vi cài đặt độ căng 3-25KG
4) Độ chính xác cài đặt căng thẳng ± 0,2KG

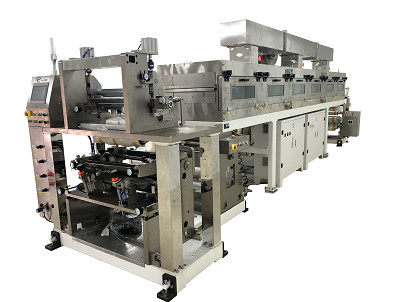

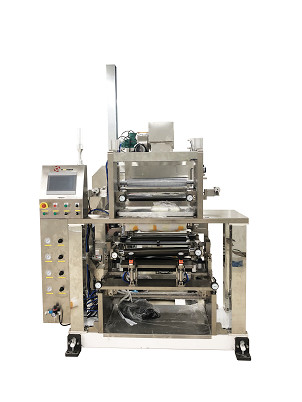

Hình ảnh máy:
